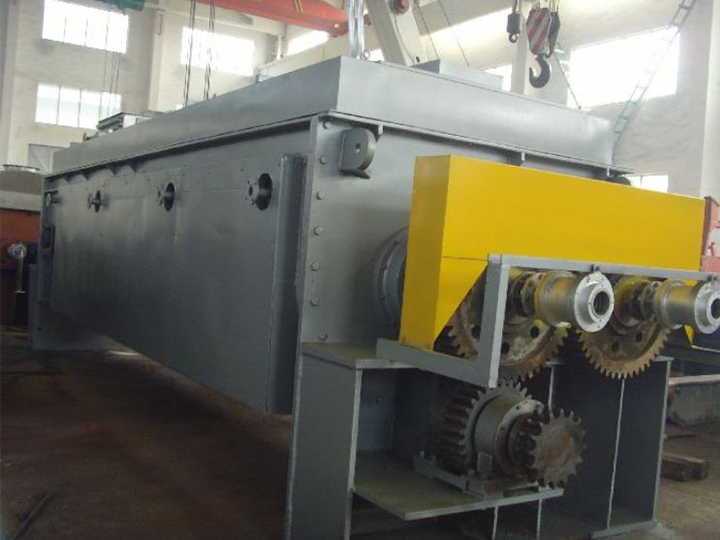

KJG系列空心桨叶干燥机

概述

  真空桨叶干燥机是本公司在吸收国内外前沿技术的基础上，进行改进、优化设计的楔型空心桨叶干燥机，可对膏状、颗粒状、粉状、浆状物料间接加热 或冷却，可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作。设备中特殊的楔型搅拌传热桨叶，具有较高的传热效率和传热面自清洁功能。

原理

  空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型；如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体 保温层向环境的散热。楔型桨叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为W型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉 尘外泄及收集物料溶剂蒸汽。出料口处设置挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用。热介质通过旋转接头，流经壳 体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证传热效果。

用途

  用于食品、化工、石化、染料、工业污泥等领域。桨叶干燥机通过对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。

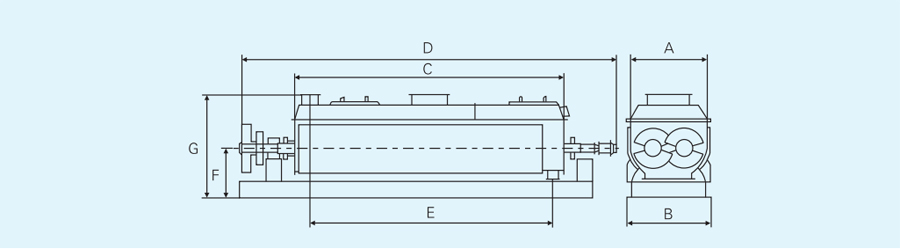

结构示意图

特点

  桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，对桨状物料，蒸发1kg水仅需 1.22kg水蒸汽。

  桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，就极大地减少了建筑面积及建 筑空间。

  处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有:水蒸汽、导热油、热水、 冷却水等。既可连续操作也可间歇操作，可在很多领域应用。

  环境污染小：不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可 采用闭路循环。

  操作费用低：该设备正常操作，仅1-2人/天。低速搅拌及合理的结构。磨损量小，维修费用很低。

  操作稳定：由于楔型桨叶特殊的压缩--膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混 合度梯度很小，从而保证了工艺的稳定性。

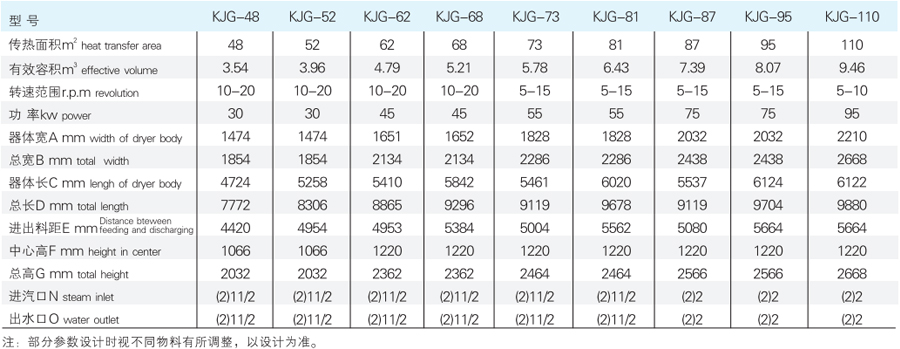

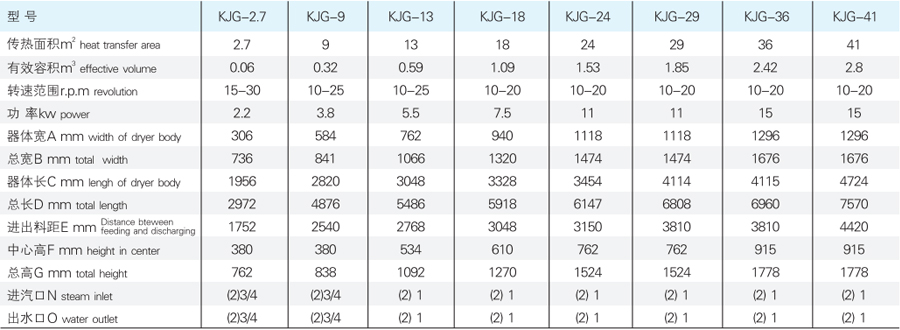

技术参数
